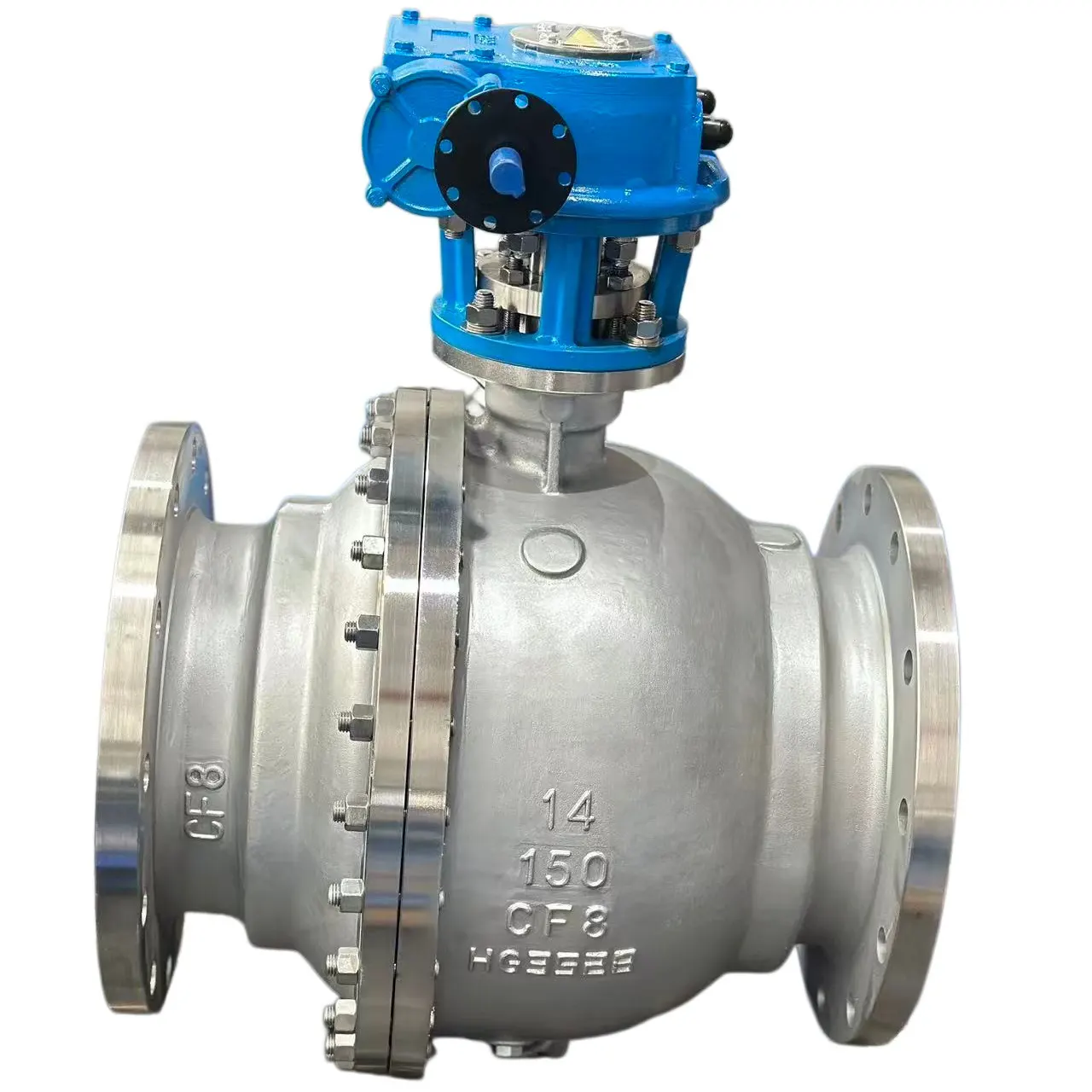

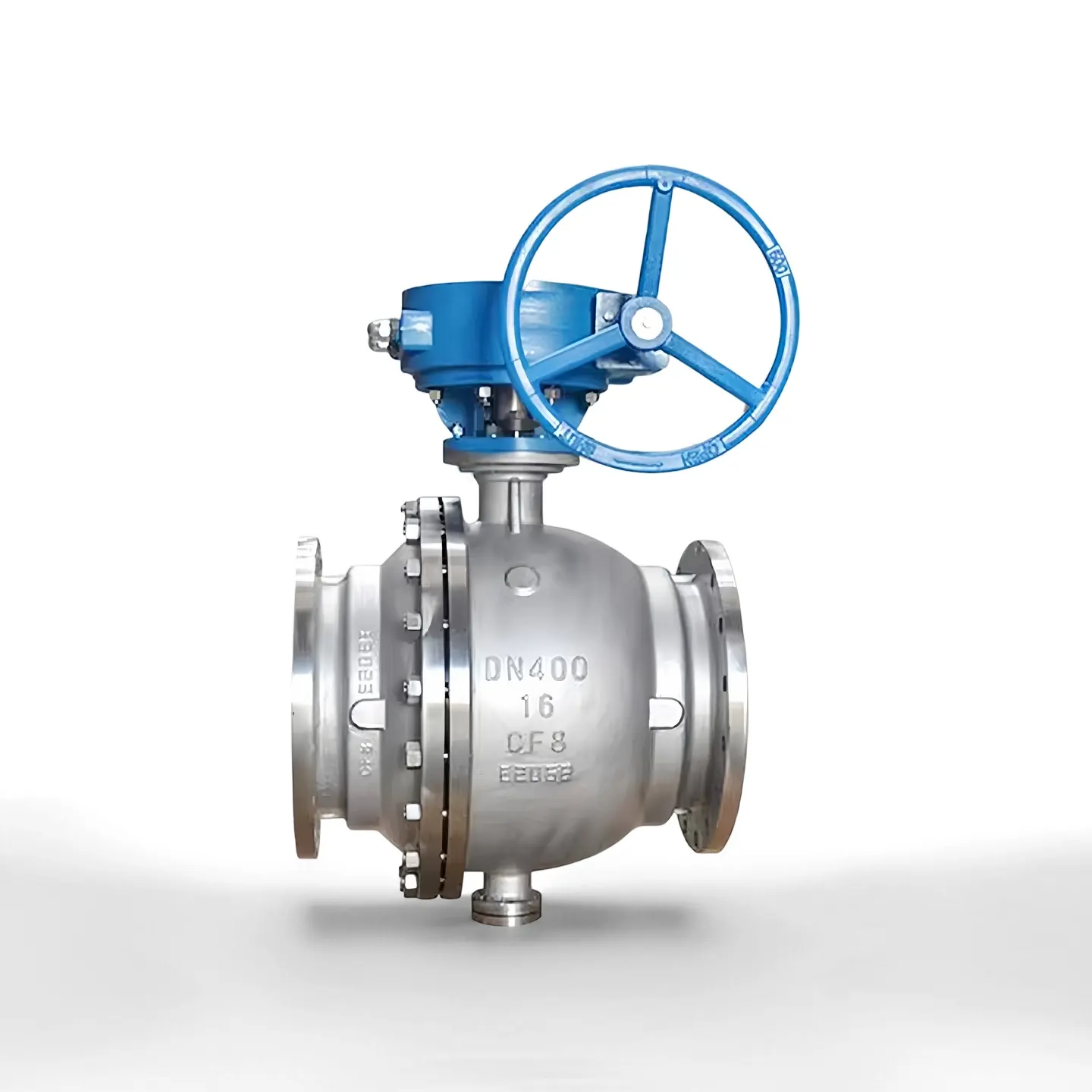

Stainless Steel Maneuh Ball klep ngajalin Flanged Ball klep

Fitur produk

- Trunnion dipasang struktur bola dibereskeun, cocog pikeun bore badag sarta kaayaan kerja tekanan tinggi.

- Ngajalin awak klep kalawan bahan padet, kakuatan mékanis tinggi jeung kinerja anti korosi alus.

- Desain port pinuh, résistansi aliran leutik, kapasitas aliran badag, merenah pikeun pipa pigging beberesih.

- Spring dimuat korsi floating nyadar bidirectional kedap shut-off, laju leakage low.

- Desain bobot anti-niup, diwangun dina struktur anti statik sareng aman seuneu anu sasuai sareng API 607.

- korsi timer relieving pikeun overpressure rongga abnormal pikeun ngaronjatkeun kaamanan operasi.

- torsi operasi low, ngarojong sering buka-nutup siklus pikeun layanan stabil jangka panjang.

Atribut konci

Struktur produk

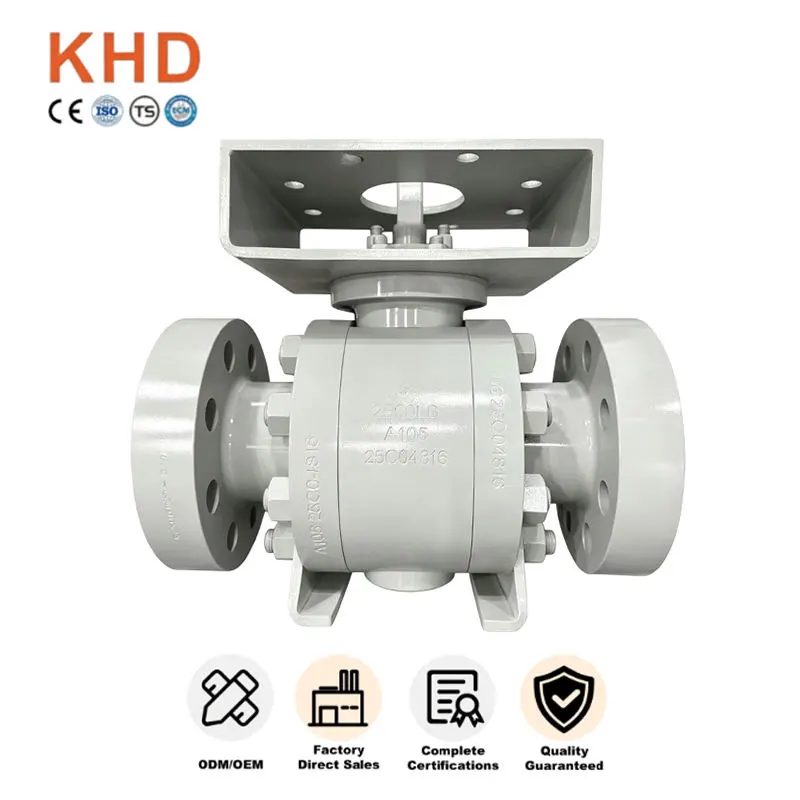

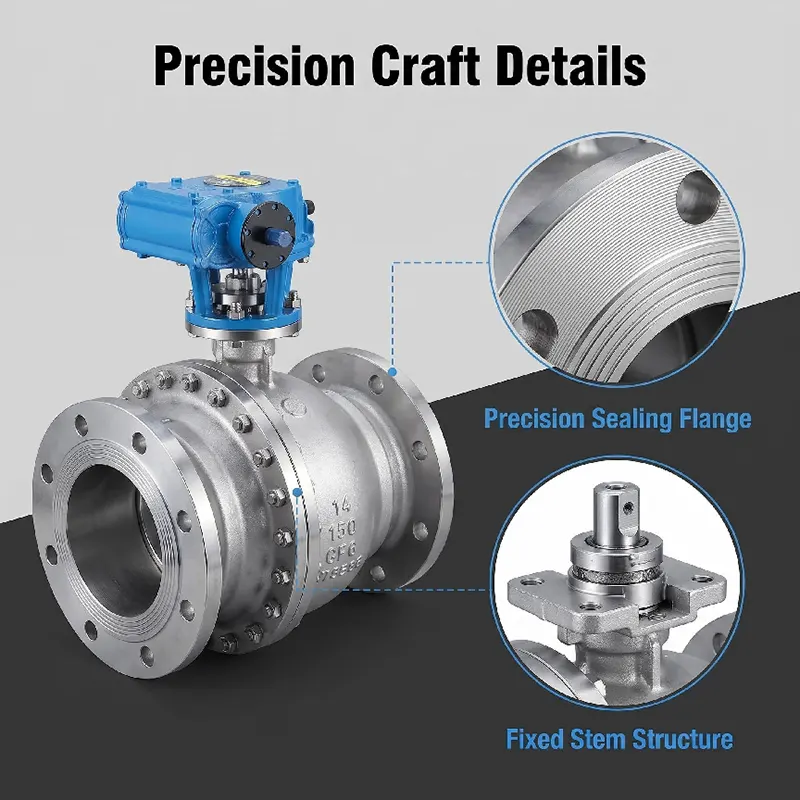

Ieu mangrupikeun Klep Bola Bertahan Stainless Steel Ngajalin Klep Bola Flanged. Bal dirojong ku shafts trunnion luhur jeung handap tinimbang ngambang ku gaya korsi. Komponén utama kalebet awak klep palsu, bonet, bal tetep, aci trunnion luhur & handap, korsi ngambang anu dipasang sateuacana spring, batang anti-blow, tungtung sambungan flange, sareng pad pemasangan luhur ISO 5211 pikeun aktuator. Blok ganda & fungsi getihan tiasa disayogikeun upami dipénta. Pilihan raray flange: RF, RTJ.

- Awak Klep / Bonnet: Ngajalin stainless steel A182 F304 / A182 F316L

- Bal: ngajalin stainless steel, teuas-kromium plated atawa Stellite teuas-muka

- Batang: A182 F316 stainless steel

- Seal Seat: PTFE / RPTFE pikeun segel lemes; Stellite 6 teuas-alloy pikeun logam teuas-segel

- Gasket & O ring: FKM, PTFE, ngaropéa pikeun média suhu béda

- Bolts: B8 / B8M baud stainless steel

Tekanan & Rentang Suhu

-Kelas Tekanan: PN16-PN100, Class150-Class2500

- Suhu Gawé:

• Vérsi lemes-segel: -29 ℃ ~ + 200 ℃

• Metal teuas-segel Vérsi: -29 ℃ ~ + 425 ℃

-Test Standar: API 598, tés cangkang 1,5 kali dipeunteun tekanan; test korsi 1,1 kali dipeunteun tekanan

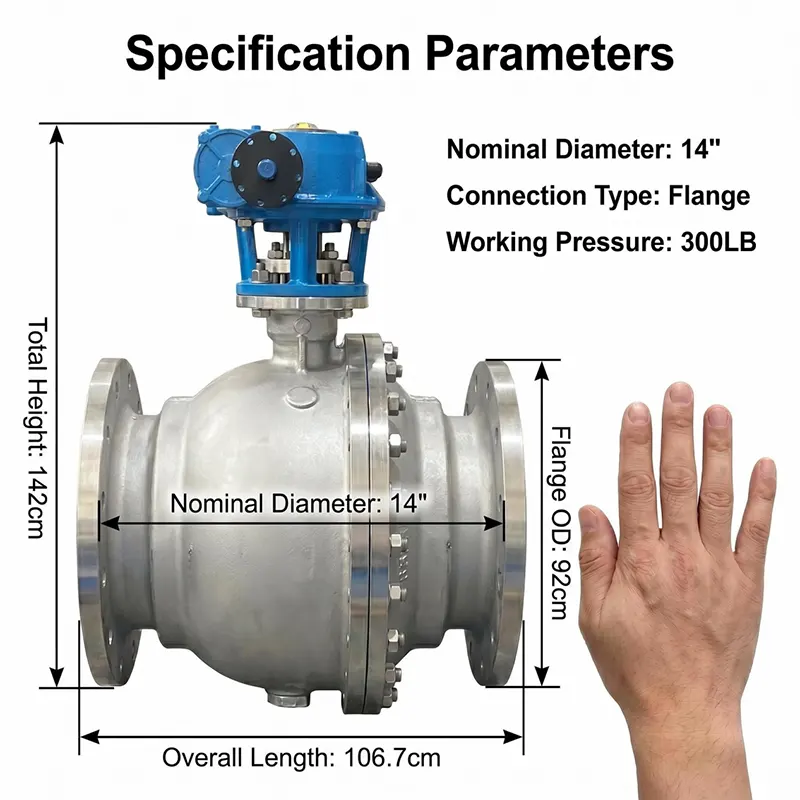

-Rentang Ukuran: DN50-DN600 (NPS2 "-NPS24")

Jinis Operasi

-Manual: Operator gear cacing pikeun sarat torsi badag

-Pneumatic: Aktuator pneumatik tunggal / akting ganda, kalayan switch wates & klep solenoid

-Electric: tipe On-off atawa modulating actuator listrik pikeun kadali otomatis jauh

-Hydraulic / electro hydraulic actuation sadia on pamundut husus

Sadaya aktuator cocog sareng platform pemasangan ISO 5211.

Aplikasi

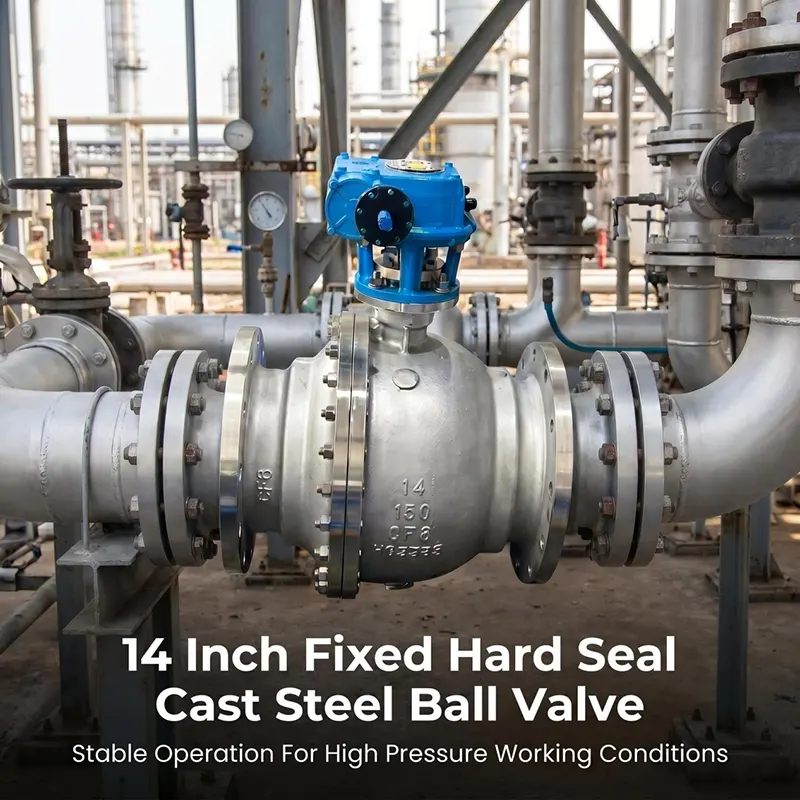

Diadopsi sacara lega pikeun jasa on-off sareng isolasi pikeun cair, gas sareng medium corrosive. Utamana dianggo dina pipa minyak & gas jarak jauh, pabrik pétrokimia, pamrosésan kimia, pembangkit listrik, perawatan cai, LNG sareng proyék industri tugas beurat sanés.

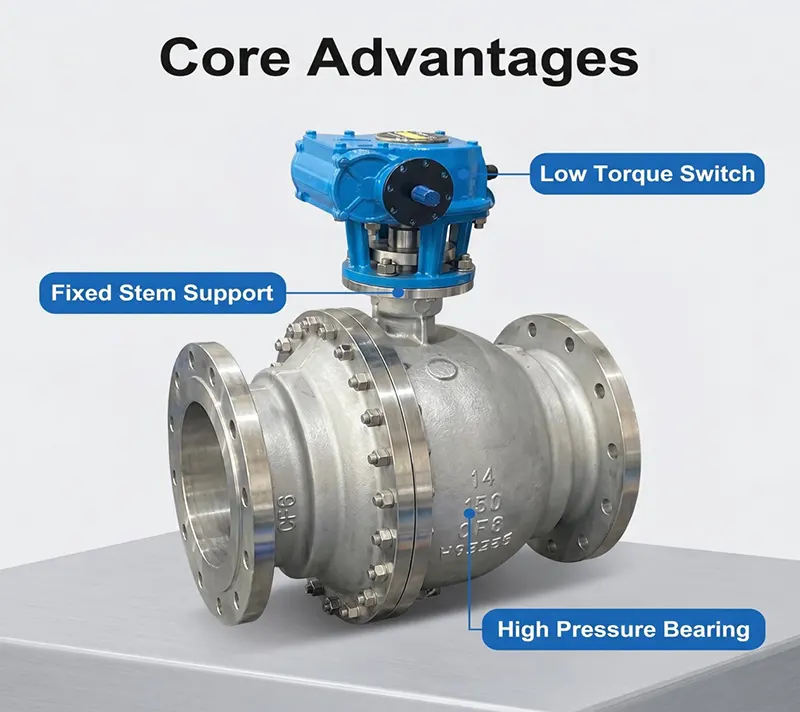

Naha Milih Klep Bola Maneuh Stainless Steel Kami Ngajalin Klep Bola Flanged？

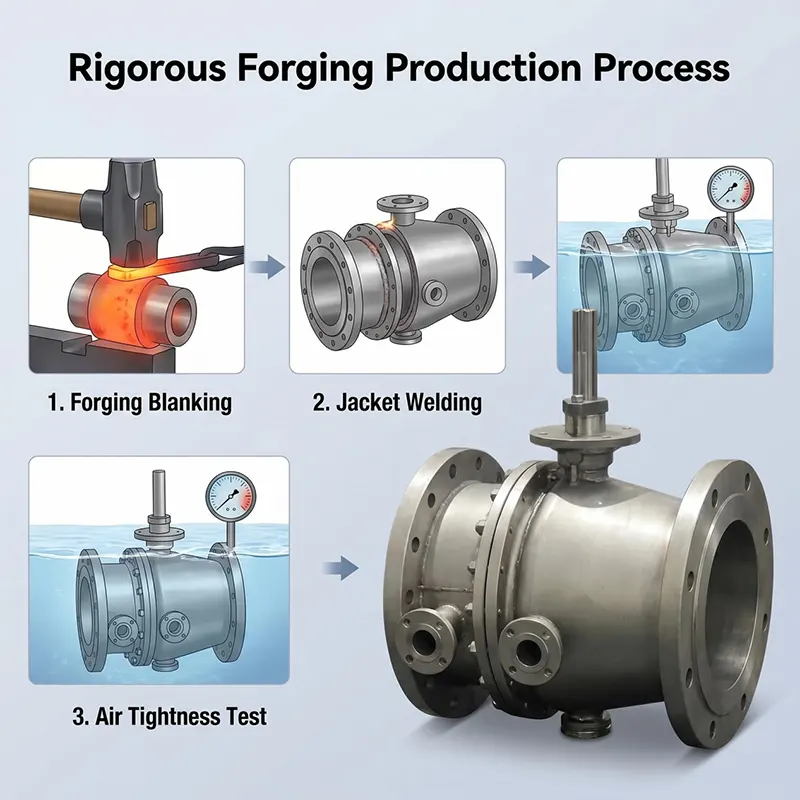

1. Ngadopsi prosés forging pinuh, bahan internal kompak tanpa casting defects porosity, pas tekanan tinggi pipa tugas beurat.

2. Trunnion design bola dibereskeun greatly ngurangan torsi operasi pikeun ukuran badag kaayaan kerja tekanan tinggi.

3. bahan ketat inspeksi asup, unggal klep pas pinuh hydrostatic jeung gas korsi leakage test saméméh pangiriman.

4. Rojongan lemes-segel jeung logam teuas-segel dua versi pikeun cocog hawa béda jeung tungtutan sedeng.

5. Urang nawiskeun rojongan teknis lengkep, teken review sarta hidayah sanggeus-jualan pikeun proyék Anjeun.

Guide meuli

Punten masihan inpormasi di handap nalika ngirim patarosan:

1. Ukuran nominal jeung kelas tekanan

2. Gawé sedeng, suhu kerja sabenerna

3. Tipe segel: segel lemes atawa logam segel teuas

4. Jenis operasi (cacing gear / pneumatic / listrik jsb)

5. Flange baku & flange tipe beungeut (RF / RTJ)

6. sarat husus: seuneu aman, fungsi DBB, perlakuan anti korosi jsb.

Insinyur kami bakal nawiskeun usulan anu pas dumasar kana kaayaan kerja anjeun.

Bungkusan & Pangiriman

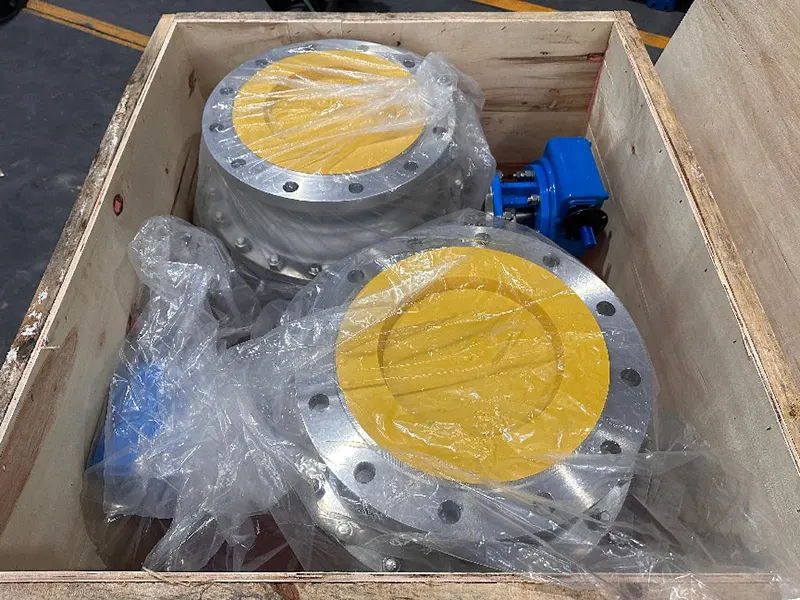

Unggal klep bakal cleaned tur ditangtayungan saméméh packing. Palabuhan klep disegel ku tutup plastik pikeun ngajaga rohangan internal beresih. Klep dibungkus dina peti lapis padet anu cocog pikeun angkutan laut. Urang ngarojong EXW, FOB, CIF, DAP jeung istilah dagang lianna. Barang tiasa dikirimkeun ka palabuhan atanapi gudang anu ditunjuk.

OEM & ODM

Kami nampi pesenan OEM sareng ODM. Urang tiasa ngaropea bahan awak, bahan segel, standar flange, batang extension husus, lukisan husus sarta logo nyirian nurutkeun gambar customer atawa sarat teknis. MOQ fléksibel pikeun pesenan proyék.

Inspection & Testing

Unggal klep ngaliwatan inspeksi rentang pinuh saméméh kiriman nurutkeun standar API 598.

- Inspeksi asup bahan baku: komposisi kimia bahan sareng cek sipat mékanis, catetan traceability bahan disayogikeun.

- Uji hidrostatik cangkang: 1,5 kali tekanan dipeunteun pikeun awak klep & bonet.

- Tes bocor korsi: 1.1 kali tekanan dipeunteun, cai atanapi sedeng nitrogén.

- Inspeksi visual, pariksa dimensi, cet sareng pamariksaan permukaan.

- Tés saksi ku lembaga pihak katilu sapertos SGS, BV tiasa ditampi upami dipénta klien.

- Set pinuh ku dokumén kaasup sertipikat tés bahan MTC, laporan hydro-test, sertipikat conformity bisa disadiakeun.

Instalasi & Pangropéa Guide

- Pipa bersih tuntas saméméh instalasi mupus slag las, keusik jeung lebu, ulah ruksakna raray sealing.

- Gunung klep dina arah aliran bener, tighten flange bolts cross wijaksana tur merata.

- Ulah tetep klep tetep dina posisi satengah kabuka pikeun neundeun lila atawa status gawé.

- Pikeun operasi biasa, ngajalankeun pinuh stroke bukaan nutup siklus périodik pikeun nyegah segel nempel.

- Pariksa flange joint, packing batang pikeun leakage éksternal salila inspeksi situs rutin.

- Ngaganti bagian segel dipaké salila shutdown rencanana; nganggo bahan segel anu cocog pikeun médium kerja anjeun.

- Upami dipasangan aktuator, pariksa torsi aktuator, wates status switch rutin.

Saatos-jualan Service

-jaman jaminan: 12 bulan jaminan cacah ti tanggal kiriman, ngalawan defects manufaktur.

-Kami nyayogikeun dukungan téknis kalebet ulasan gambar, konfirmasi parameter sareng petunjuk operasi.

-Tim rékayasa kami ngabales patarosan téknis dina 24 jam kerja.

- suku cadang (korsi, gaskets, bobot packing) sadia pikeun ulang urutan.

-Konsultasi téknis dina situs tiasa diatur pikeun pesenan proyék skala ageung.

Catetan: Garansi NOT nutupan karusakan anu disababkeun ku pamasangan anu salah, salah operasi atanapi kaayaan sedeng anu teu leres.

Produk Disarankeun Patali

- Klep bola ngambang (2 sapotong / 3 sapotong klep bal stainless steel)

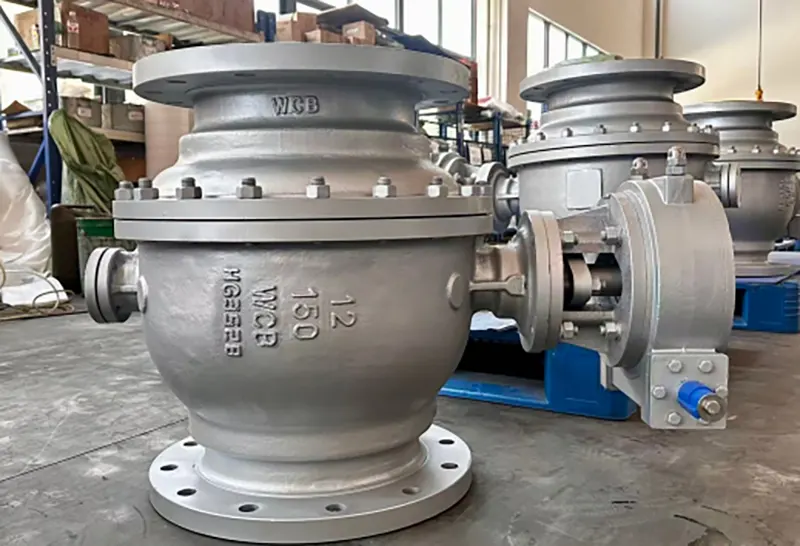

-WCB baja karbon dibereskeun trunnion bal klep

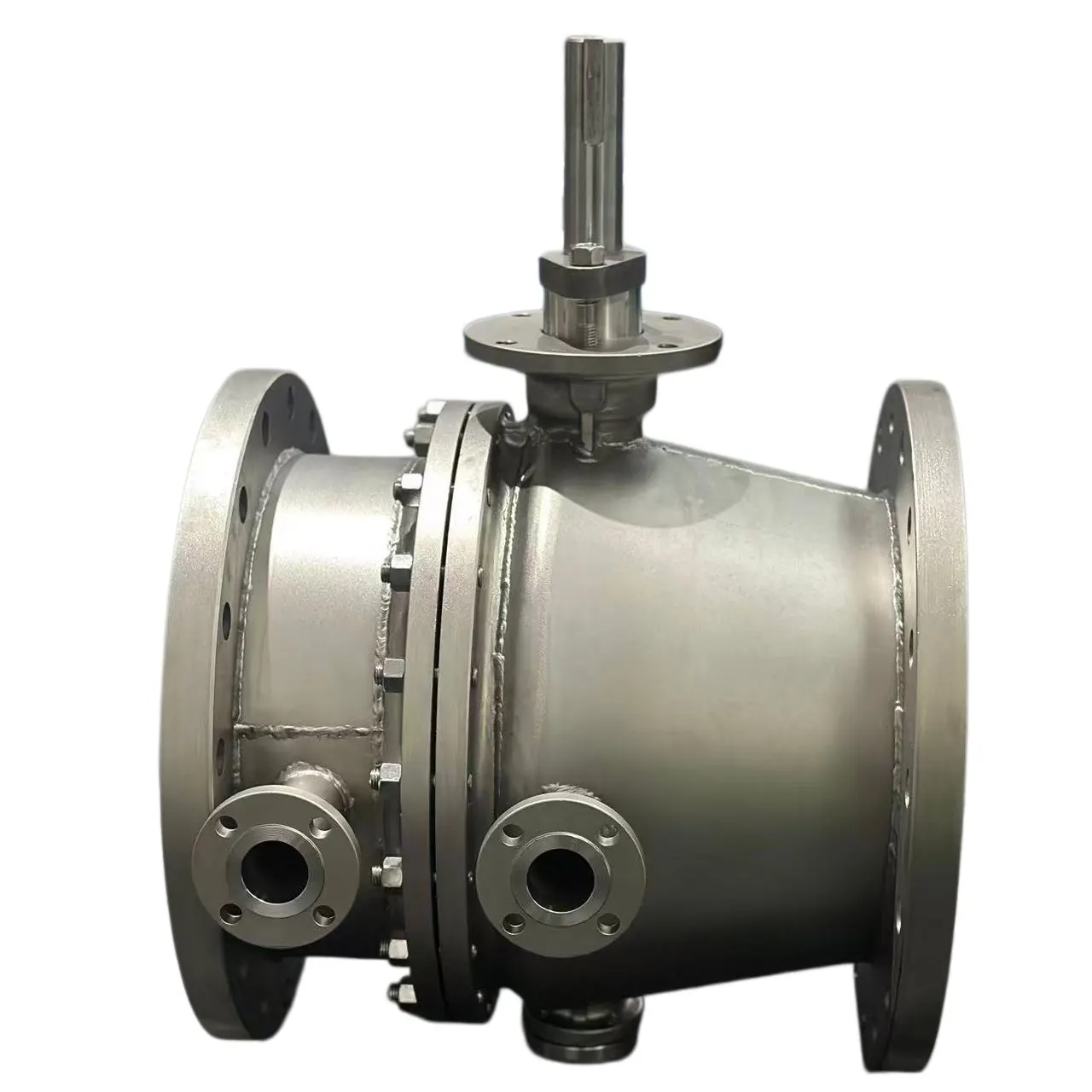

-Jacket insulated klep bola dibereskeun pikeun sedeng viskositas tinggi

-Ball klep kalawan pneumatic / set actuator lengkep listrik

-Metal keras-segel klep bola dibereskeun pikeun layanan suhu luhur

Kakuatan Pabrik Kami

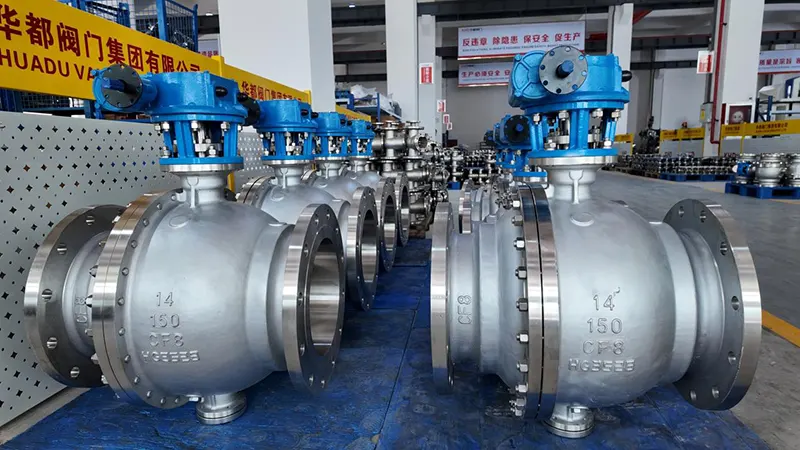

Huadu klep Grup lokasina di Wenzhou Cina, husus dina desain klep industri, forging, machining jeung assembly. Urang sorangan garis produksi lengkep kaasup forging workshop, CNC machining workshop, assembling workshop jeung lab test bebas. Kabéh prosés produksi kritis rengse di imah, teu pinuh outsourced. Kami gaduh pangalaman anu beunghar pikeun pesenan proyék minyak bumi, pétrokimia sareng pasokan cai. Produk kami diékspor ka Asia Tenggara, Wétan Tengah, Eropa sareng daérah sanés.

Nelepon Pikeun Pananya

Mangga kirimkeun kami syarat kaayaan kerja lengkep Anjeun kaasup ukuran, tekanan, sedeng, suhu, tipe operasi sarta tungtutan husus. Tim téknis kami bakal ngaevaluasi sareng nyiapkeun petik formal pikeun anjeun sakedap. Wilujeng sumping urutan sampel sarta gawé babarengan proyék badag.
